ООО «ЮУЭМЗ» изготовило и подготовило к поставке сборные камеры КСО-285-8ВВ-630 У3 для модернизации РУ 10 кВ трансформаторной подстанции городских электрических сетей.
Проект направлен на повышение надежности электроснабжения потребителей и обновление оборудования действующего энергетического объекта.
Особенность объекта заключается в высокой социальной значимости нагрузки: к данной трансформаторной подстанции подключены различные объекты городской инфраструктуры, включая школы и другие объекты потребления. Электроснабжение потребителей обеспечивается по II категории надежности от двух независимых источников.
Комплексная реализация проекта
В рамках проекта ООО «ЮУЭМЗ» выступило не только производителем и поставщиком оборудования, но и исполнителем полного комплекса мероприятий по модернизации РУ 10 кВ.
Работы включают подготовку оборудования, демонтаж существующих ячеек, монтаж новых камер КСО, а также выполнение пусконаладочных работ с настройкой устройств релейной защиты и автоматики.
- изготовление камер КСО-285-8ВВ-630 У3;
- подготовка и отгрузка оборудования;
- демонтаж существующего оборудования;
- монтаж новых ячеек РУ 10 кВ;
- проведение пусконаладочных работ;
- выставление уставок релейной защиты.
Сроки выполнения работ были согласованы с графиком проведения ЕГЭ, так как от подстанции осуществляется питание социально значимых объектов. Для выполнения полного комплекса работ был выделен период с 22 по 26 число.
ООО «ЮУЭМЗ» заранее обеспечило производство оборудования, комплектацию и готовность персонала для проведения работ в установленный срок.
Основные элементы комплектации оборудования

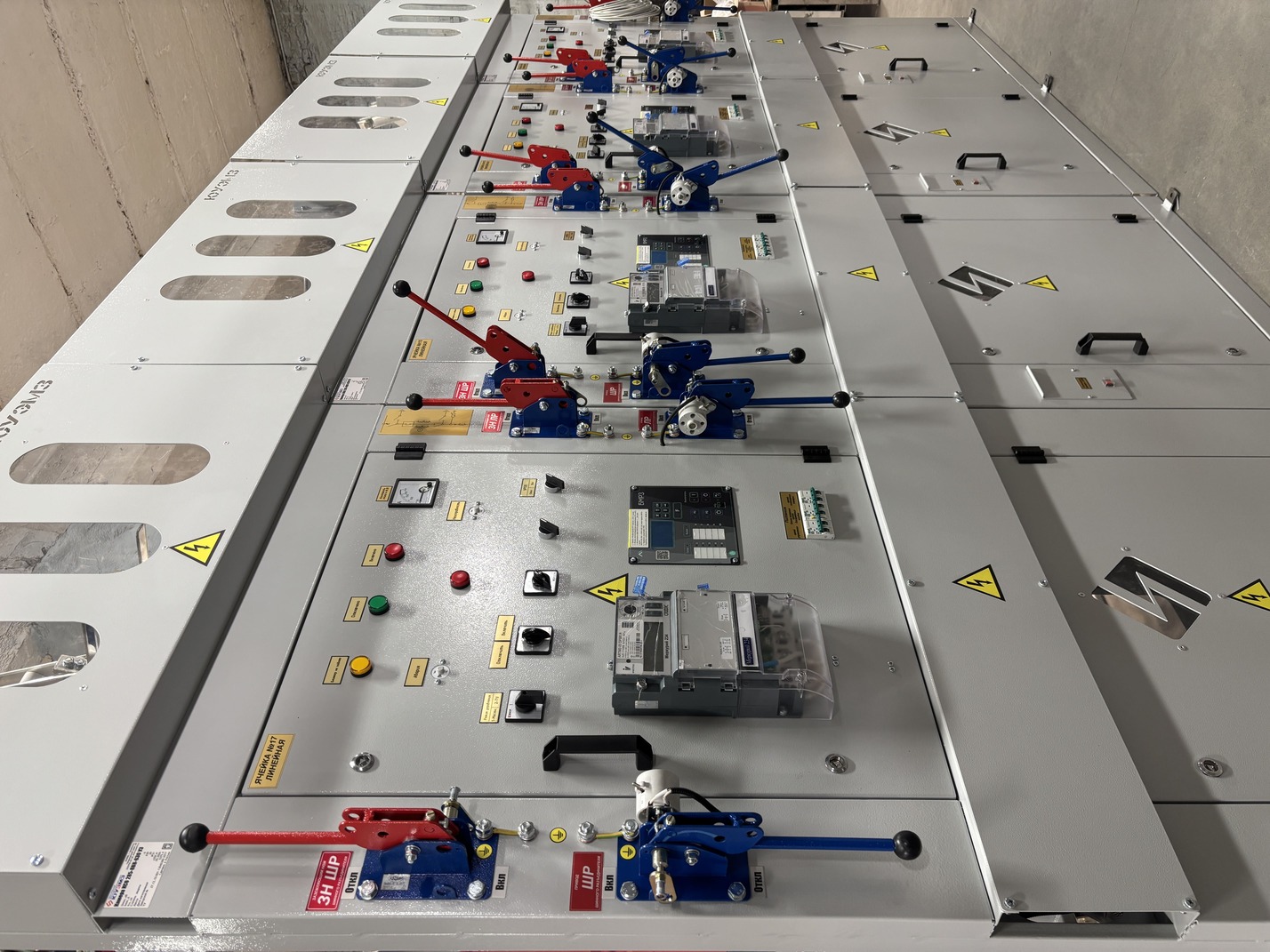

В рамках проекта изготовлены и подготовлены к поставке 4 камеры КСО-285-8ВВ-630 У3.

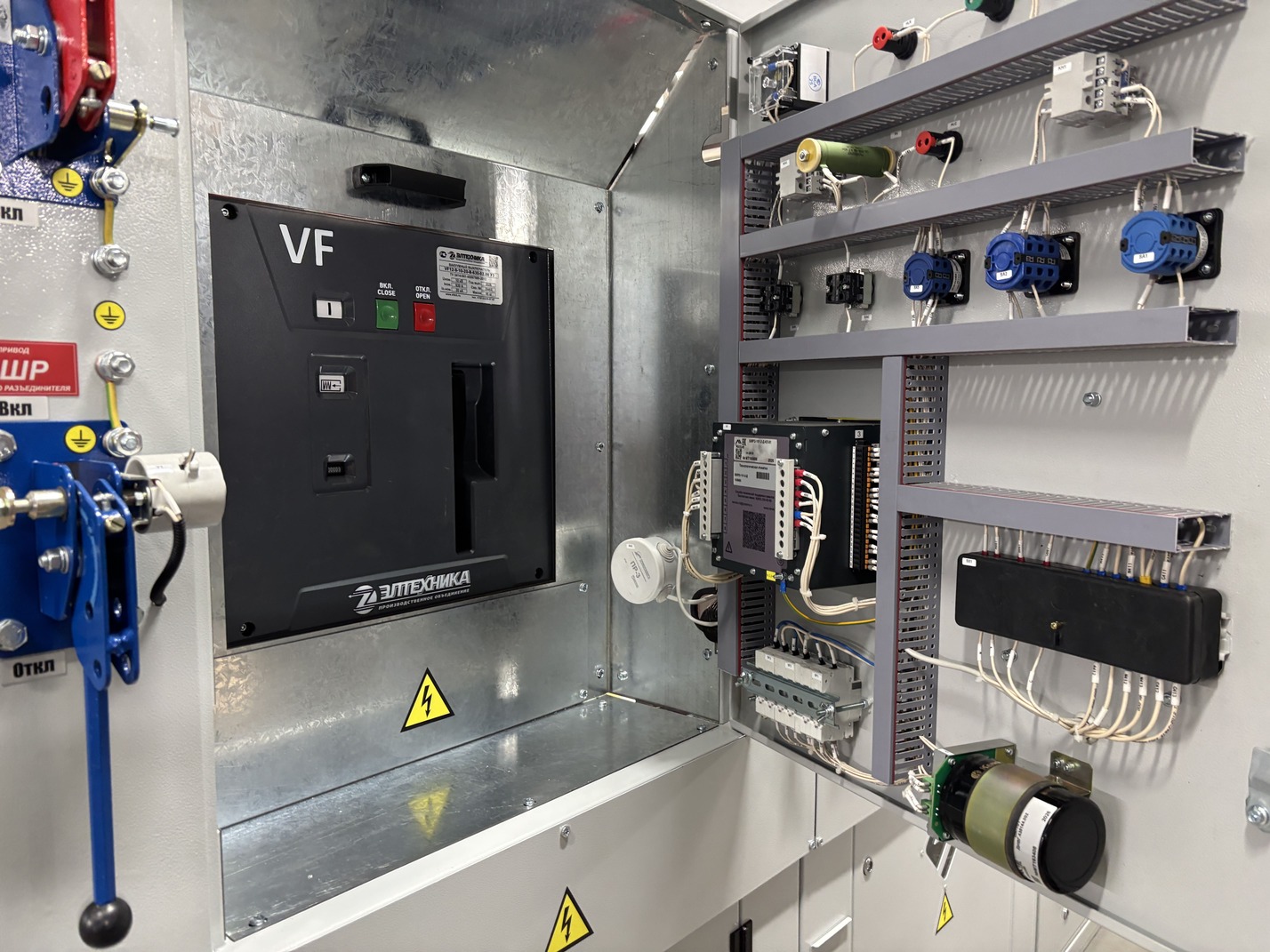

- выключатель вакуумный VF12-S-10-20-B-630;
- разъединитель РВФЗ 10/630 II-II;
- разъединитель РВЗ 10/630 II;

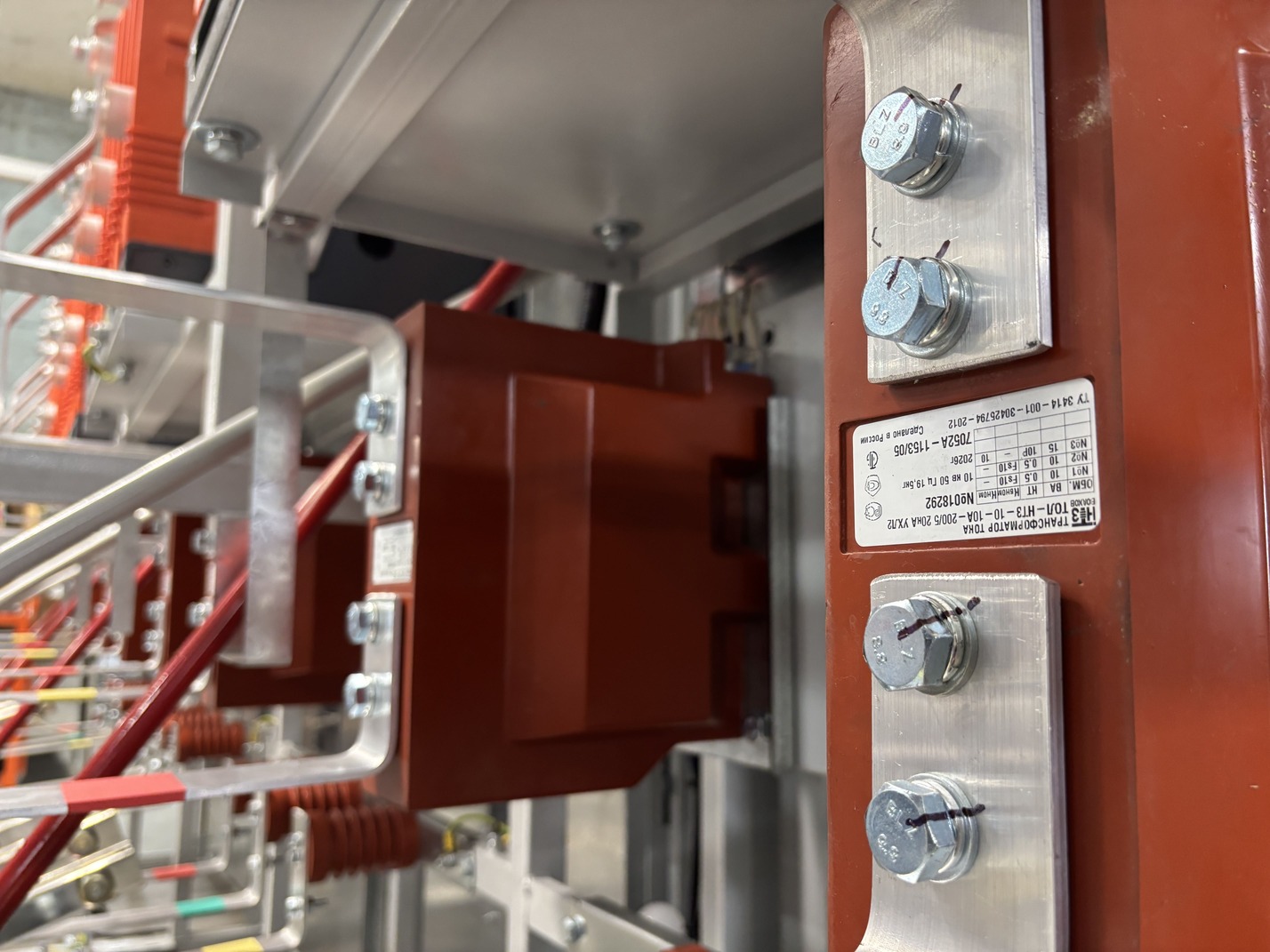

- трансформатор тока ТОЛ-10 0,5/10P-100/5;
- трансформатор тока нулевой последовательности ТЗЛКР-НТЗ-0.66-100-30/1 У2;

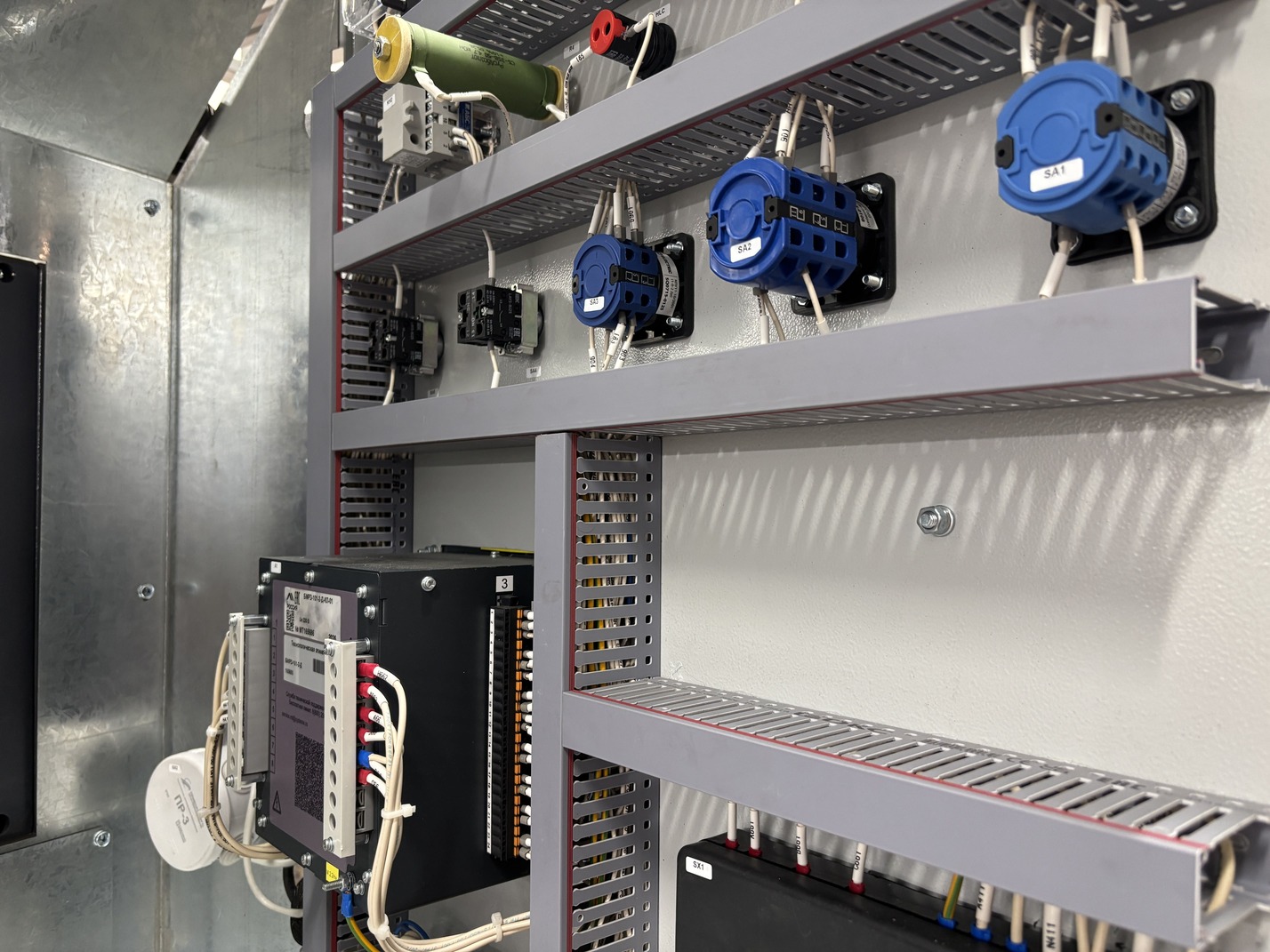

- цифровое устройство релейной защиты и автоматики БМРЗ-101-2-Д-КЛ-01;
- блок конденсаторный БК-101;

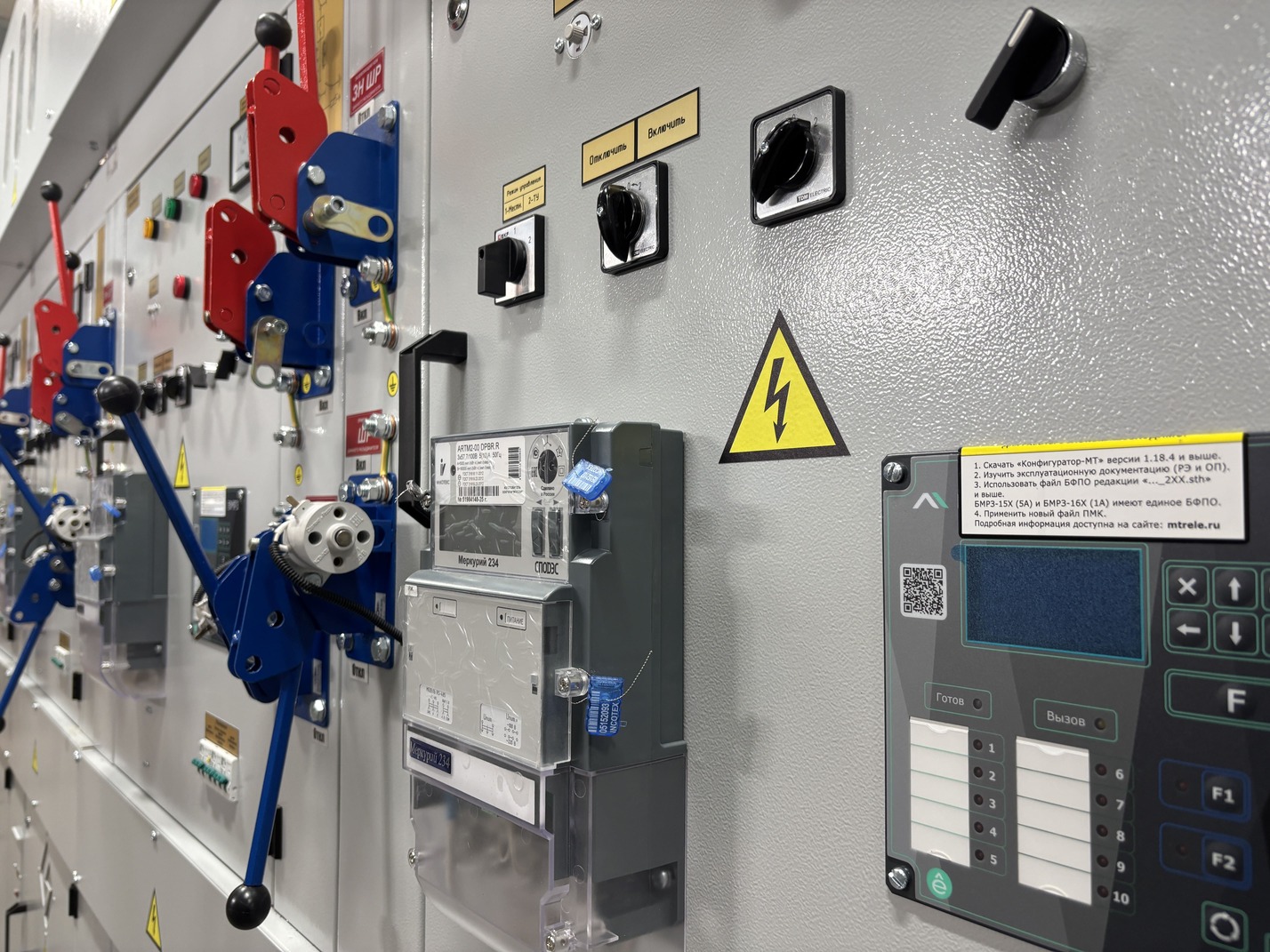

- счетчик электроэнергии Меркурий 234 ARTM2-00 DPBR.R;

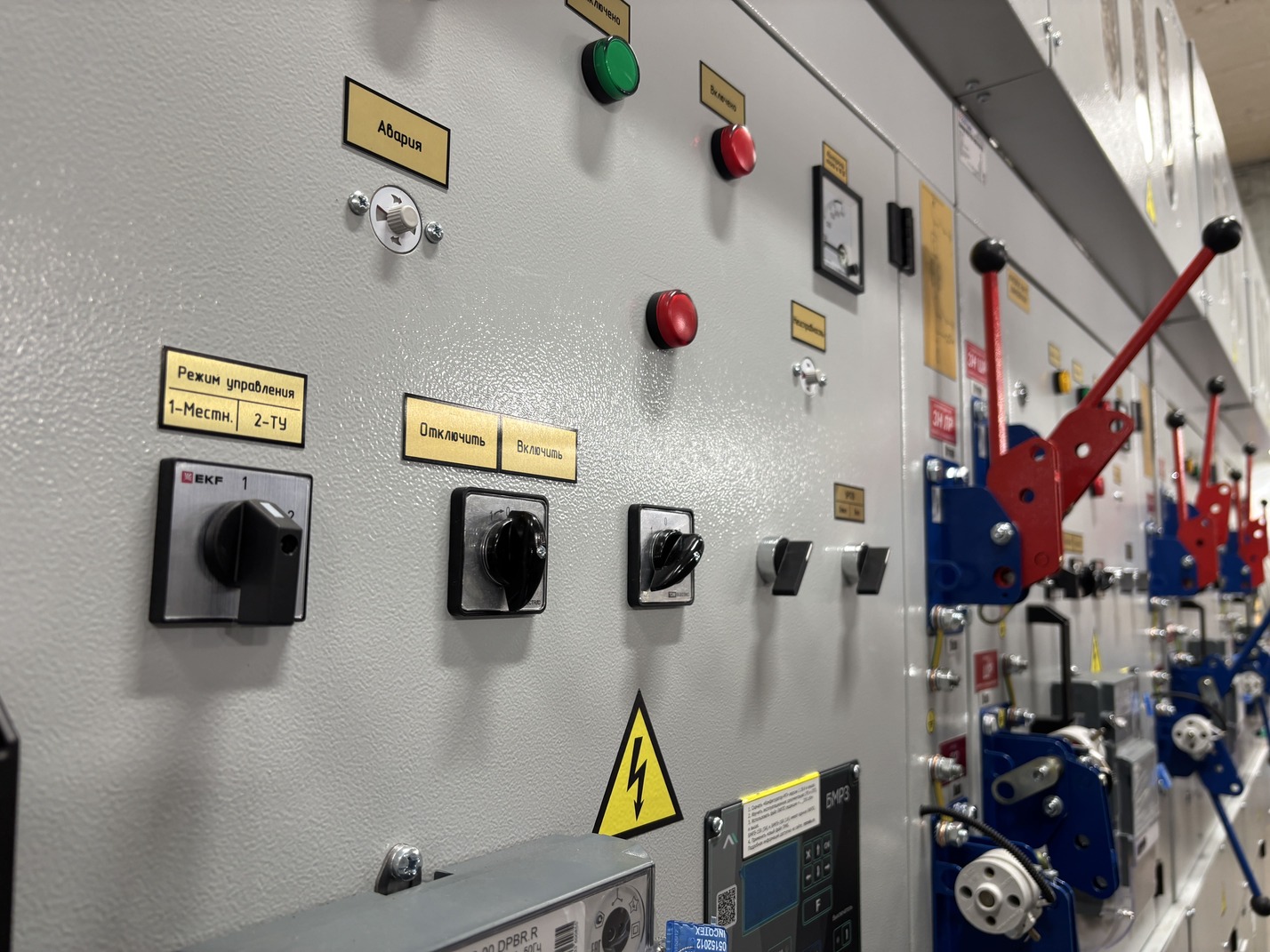

- амперметр А72 и измерительные компоненты;
- алюминиевая шина 50×5.
При производстве оборудования применяются современные электротехнические решения, обеспечивающие надежность, безопасность и удобство дальнейшей эксплуатации.
Результат реализации проекта
Выполнение проекта позволит модернизировать распределительное устройство 10 кВ, повысить надежность электроснабжения потребителей и обеспечить стабильную работу энергетического объекта.
- изготовлено оборудование собственного производства ООО «ЮУЭМЗ»;
- обеспечено соблюдение согласованных сроков;
- выполняется полный комплекс работ от поставки до ввода в эксплуатацию;
- применены современные устройства коммутации и РЗА;
- обеспечена высокая надежность эксплуатации оборудования.
